便攜式測量臂三坐標對換熱器行業測量方式應用

換熱器是將熱流體的部分熱量傳遞給冷流體的設備，又稱熱交換器。換熱器在石油、冶金、電力、船舶、機械、制藥等領域占有重要地位，并且在化工生產中換熱器應用廣泛，可作為加熱器、冷卻器、冷凝器、蒸發器和再沸器等。

01、測量痛點 PROBLEMS

隨著經濟的發展，各種不同型號和種類的換熱器換代迅速，新結構、新材料的換熱器不斷涌現。因此，產品精度要求的提高和檢測效率的提升成為推動換熱器進一步發展的必要條件。

然而，在換熱器的尺寸檢測過程中，進出水口的位置度、水口之間的空間距離、箱體的長寬高、水口與外殼板的角度等形位公差已無法使用傳統工具（如卡尺、角尺等）測量。對此，PMT ALPHA系列測量臂在應對這一變量檢測，能發揮不可或缺的關鍵作用。

02、檢測分析 ANALYSE

在換熱器尺寸測量過程中，可使用PMT ALPHA接觸式測量臂。結合軟件構造三維幾何特征和幾何體測量命令，通過先選定、再采集的方式，實現了最少取點數構造數字化特征的功能，從而使測量工作非常高效。

01.工件分析&坐標對齊

根據工藝設計要求分析工件特征，使用測量臂探測相應特征元素，如平面、圓等。利用軟件建立測量臂與工件的位置關系。

02.測量特征&數據處理

根據之前的工件分析，選擇我們要創建的特征進行測量，根據所測的位置關系創建出所需的角度、邊距、長度等。

03.報告編輯&導出

測量完成后，可自動生成專業的數據報告。

03、現場應用 APPLICATION

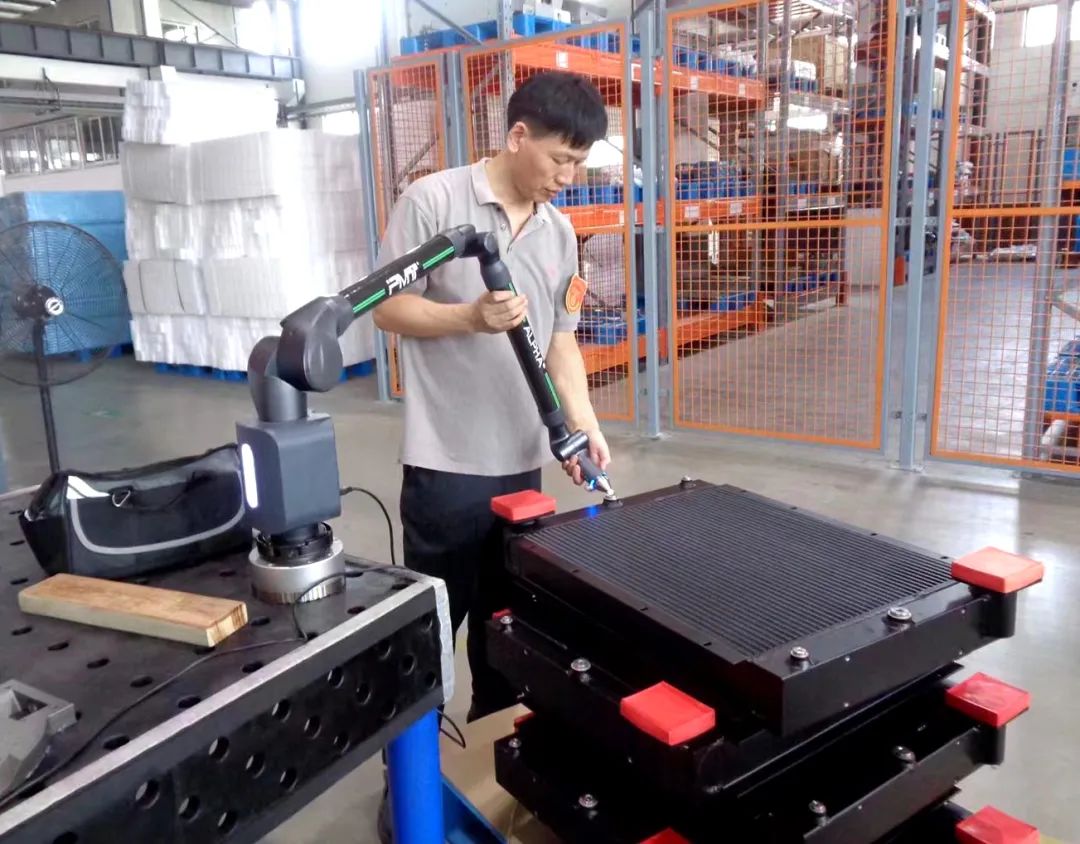

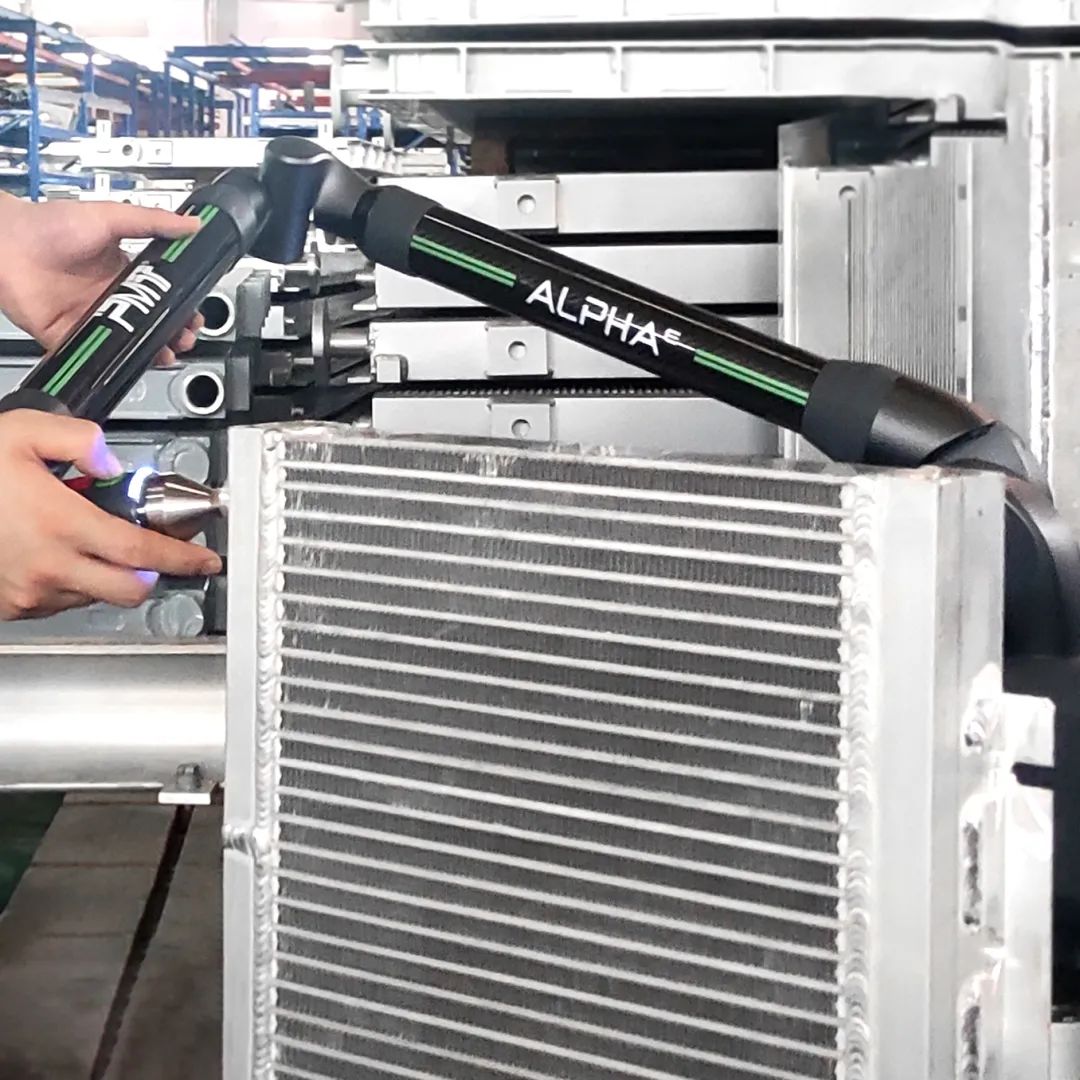

在換熱器現場測量過程中，PMT ALPHA測量臂有著難以替代的作用,它具有檢測速度快、精度高、便攜可移動等特點。

我司一直有測量臂的需求，前期公司領導不斷地調研，考察了許多品牌都未決定。直到租用了PMT關節臂，領導層面才果斷下決心購買此設備。在沒有購買測量設備之前，我們一直與測量服務公司合作，相比較而言，擁有了自己的設備變得更加方便和高效了。
