一鍵式測量儀OMQ100系列
產品類別：秒測儀一鍵測量
一鍵式測量儀簡介
好于傳統 X Y 坐標臺運動式測量方式， 展開了快速測量的新方式。通過將遠心成像與智能圖像處理軟件的結合， 繁瑣的測量任務， 都變得簡單。只需把工件放置載物臺， 然后輕輕按一鍵， 工件尺寸瞬間完成。
好于傳統 X Y 坐標臺運動式測量方式， 展開了快速測量的新方式。通過將遠心成像與智能圖像處理軟件的結合， 繁瑣的測量任務， 都變得簡單。只需把工件放置載物臺， 然后輕輕按一鍵， 工件尺寸瞬間完成。
一鍵式測量儀簡介
好于傳統 X Y 坐標臺運動式測量方式， 展開了快速測量的新方式。通過將遠心成像與智能圖像處理軟件的結合， 繁瑣的測量任務， 都變得簡單。只需把工件放置載物臺， 然后輕輕按一鍵， 工件尺寸瞬間完成。
產品特點
● 大口徑高景深， 實現全視野范圍成像清晰， 無畸變；
● 自動圖像匹配功能， 測量工件可任擺放， 無需定位夾具， 無需焦點調節，
無需載物臺手動操作；
● 可實現測量工件多個位置測量， 增加測量尺寸， 也不會多耗費測量時間；
● 多個工件可同時一并測量， 無需每個工件單次測量；
● 操作簡單， 可快速完成所有測量過程， 并輸出測量結果；
● 2秒內圖像聚焦清晰， 重復聚焦一致性高， 零失誤；
● 測量精準， 測量結果不會因人而異；
● 測量過程無需平臺運動， 有效防止產品位移造成的測量誤差；
● 防震臺設計， 一體式結構， 保證儀器的剛性；
● 人體工程學設計， 讓測量員有舒適的測量空間；
好于傳統 X Y 坐標臺運動式測量方式， 展開了快速測量的新方式。通過將遠心成像與智能圖像處理軟件的結合， 繁瑣的測量任務， 都變得簡單。只需把工件放置載物臺， 然后輕輕按一鍵， 工件尺寸瞬間完成。
產品特點
● 大口徑高景深， 實現全視野范圍成像清晰， 無畸變；
● 自動圖像匹配功能， 測量工件可任擺放， 無需定位夾具， 無需焦點調節，
無需載物臺手動操作；
● 可實現測量工件多個位置測量， 增加測量尺寸， 也不會多耗費測量時間；
● 多個工件可同時一并測量， 無需每個工件單次測量；
● 操作簡單， 可快速完成所有測量過程， 并輸出測量結果；
● 2秒內圖像聚焦清晰， 重復聚焦一致性高， 零失誤；
● 測量精準， 測量結果不會因人而異；
● 測量過程無需平臺運動， 有效防止產品位移造成的測量誤差；
● 防震臺設計， 一體式結構， 保證儀器的剛性；
● 人體工程學設計， 讓測量員有舒適的測量空間；
OMQ100系列 技術參數
型號 | OMQ100M （手動調焦） | OMQ100E （電動調焦） | OMQ100C （自動調焦） |
Z軸移動范圍 | 45mm | 60mm | |
量程 | 83×55 | ||
外部尺寸 | 500×380×750 | ||
重量 | 30 | ||
承重 | 3 | ||
圖像傳感器 | 600萬像素工業相機 | ||
鏡頭 | 雙遠心光學鏡頭 | ||
倍率 | 0.088X | ||
測量精度（μm） | ±(3+L/50) *以標準塊為被測產品 | ||
小顯示單位 | 0.001 | ||
景深 | 16 | ||
Z軸工作距離 | 135mm | ||
光源 | 200級程控光源。 輪廓光：遠心平行光源 。 表面光：環形光源（可選，外接同軸光） | ||
圖像處理 | IVT先進圖像分析方法，256灰度等級，10:1亞像素處理技術 | ||
軟件 | IVT-VISION-OneKey | ||
工作環境 | 溫度：22℃±2℃ 濕度：30～80% | ||
振動：＜0.002mm/s，＜15Hz | |||
電源 | 220V/50Hz | ||
軟件特點：
● 自動匹配
同一品類產品一次編程， 測量時自動匹配， 可按編程時輸入的公差進行全程管控。
● 自動測量
對于需要重復測量很多次的工件， 可以使用自動重復測量模式?；蚺c機械手臂進行配合時， 可以設定自動測量節拍。
● 校準簡單
需一個功能校準鍵， 多角度、全方位、全視野校準， 保證測量精度。
● 使用簡單
人性化、智能化的軟件設計， 無需用戶過多的操作， 易學、易用、易上手。
● 測量功能
點、線、圓、圓弧、角度、點線距離、線線距離、圓圓距離等二維尺寸測量。
● 數據自動保存
測量的結果自動保存到電腦， 包括測量日期， 產品的批號等信息。
● 輪廓掃描
快速掃描輪廓， 并導出DXF文件。
一鍵式測量儀軟件
一鍵式測量儀又被稱作一鍵式影像測量儀、閃測影像尺寸測量儀，是一種新型影像測量技術的代表。

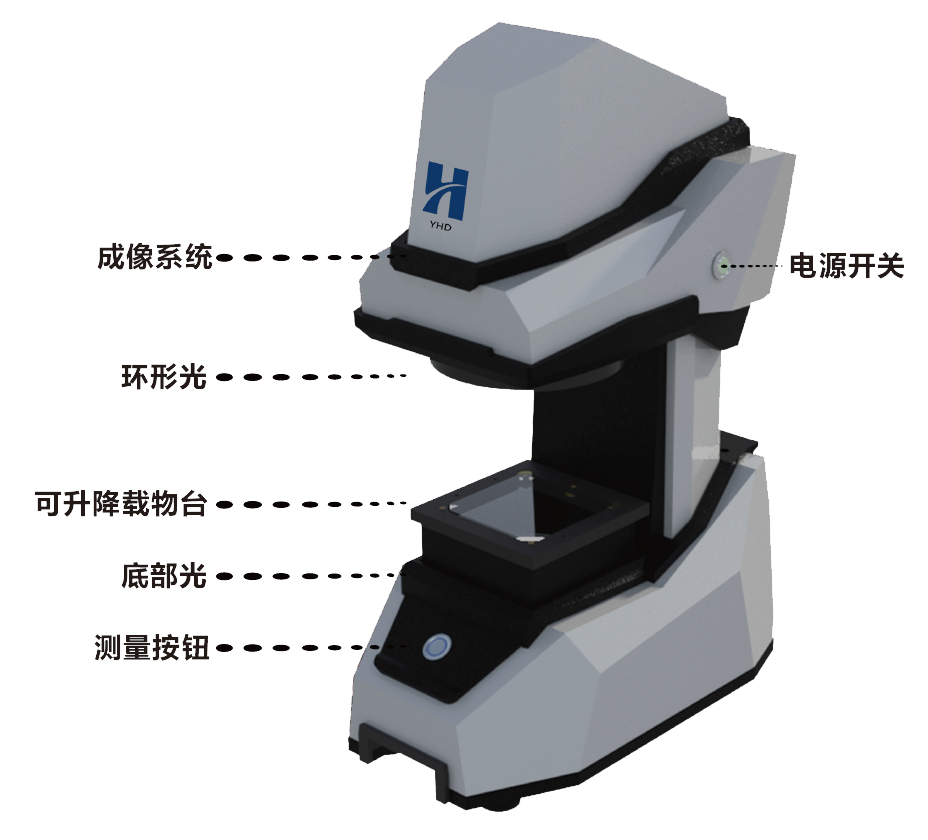

一鍵式影像儀結構組成
一鍵式測量儀的硬件是由上下光源、高像素CCD相機、大視角大景深遠心鏡頭及固定載物臺組成，結構相對簡單。
一鍵式測量儀的原理
一鍵式測量儀是一種新型的影像測量技術。它和傳統的二次元影像測量儀不同的是它不再需要光柵尺位移傳感器作為精度標，也不經過大焦距的鏡頭經過放大產品影像來保障測量精度。一鍵式測量儀通過一個大視角大景深的遠心鏡頭，將產品輪廓影像縮小數倍或數十倍后傳遞至幾百萬像素高分辨率CCD相機上做數字化處理，再由有著強大計算能力的后臺繪圖測量軟件完成按照預先編程指令快速抓取產品輪廓圖，后和以高像素相機微小像素點形成的標尺進行對比后計算出產品尺寸，同時完成對尺寸公差的評價。一鍵式測量儀機身結構簡單，不需要位移傳感器光柵尺，僅需大視角大景深的遠心倍率縮小鏡頭、高像素的CCD相機和計算能力強大的后臺軟件。
一鍵式影像的測量儀功能
簡單的結構特性決定了一鍵式測量儀的有限的測量功能。其功能如下：
(1)、繪圖，按照預先編訂的繪制出產品的輪廓鳥瞰圖，
(2)、測量以載物臺為基準的二維平面幾何元素：點、線、圓、圓弧、R角等基本元素的尺寸及它們的幾何尺寸
關系，并自動對這些尺寸的公差做出評價。
(3)、將繪制出的鳥瞰圖保存的CAD格式的圖紙。
(4)、自動保存和輸出測量的尺寸及公差評價的報表。
一鍵式測量儀的優點
(1)、測量速度快，能在1秒內完成100個以內的尺寸的繪圖、測量及公差的評價，效率是傳統二次元影
像測量儀的數十倍。
(2)、避免了因測量行程增大而受到影響阿貝誤差。重復測量精度高，解決了同一個產品反復測量數據一致性 差的現象。
(3)、儀器結構簡單，不需要位移標尺光柵尺，在測量過程中也不需要移動工作臺，所以儀器的穩定性能很 好。
(4)、由于精度標尺是CCD相機的像素點，而像素點是不會隨時間變化，也不會受到溫濕度的影響，所以儀器 的 精度比較穩定，且可以通過軟件實現測量精度自動校準。
應用領域
一鍵式測量儀被廣泛的應用在精密螺絲、精密彈簧、齒輪、手機外殼、手機玻璃、精密五金配件等尺寸較小的產品及零部件的批量快速測量上。
