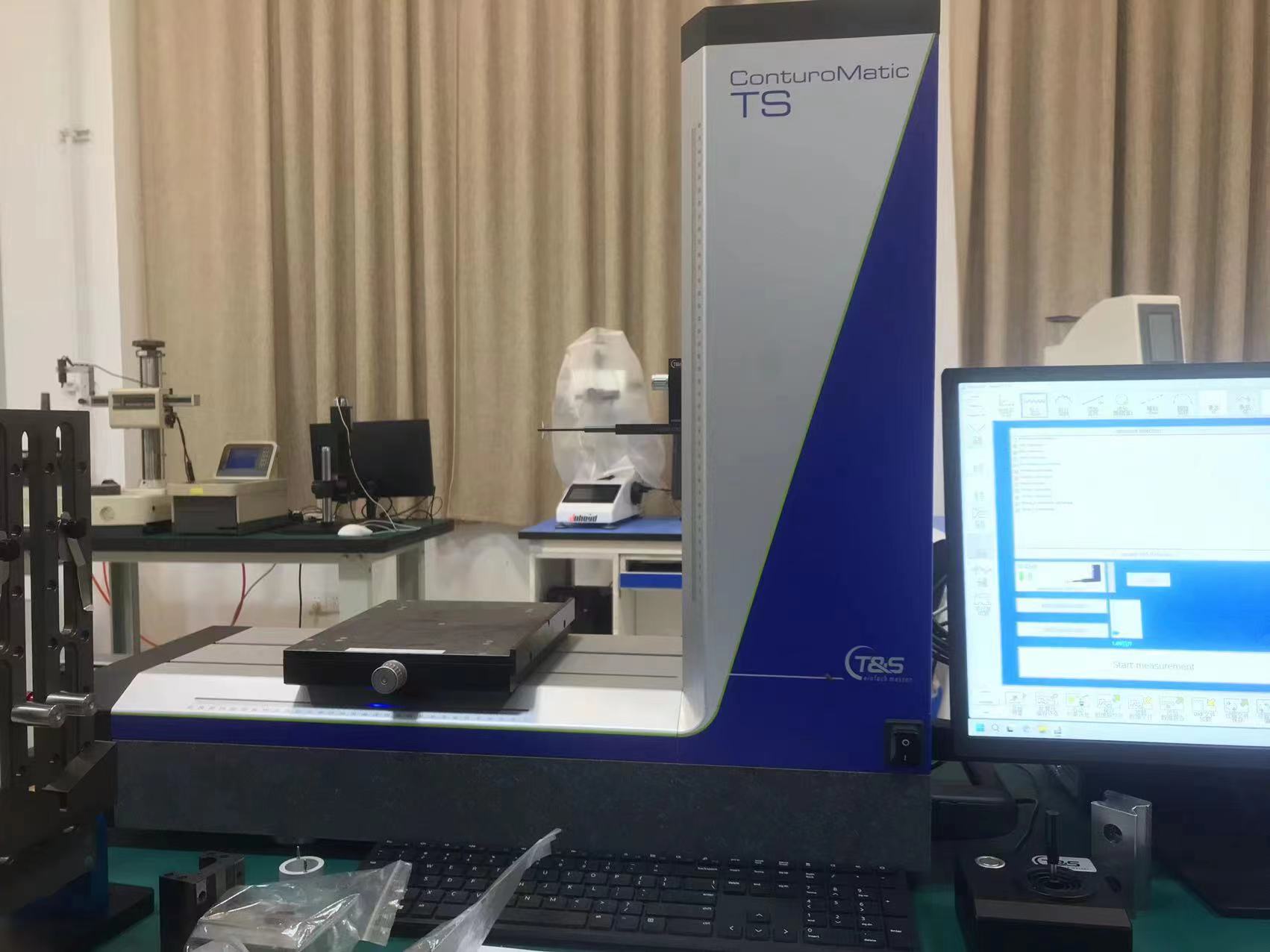

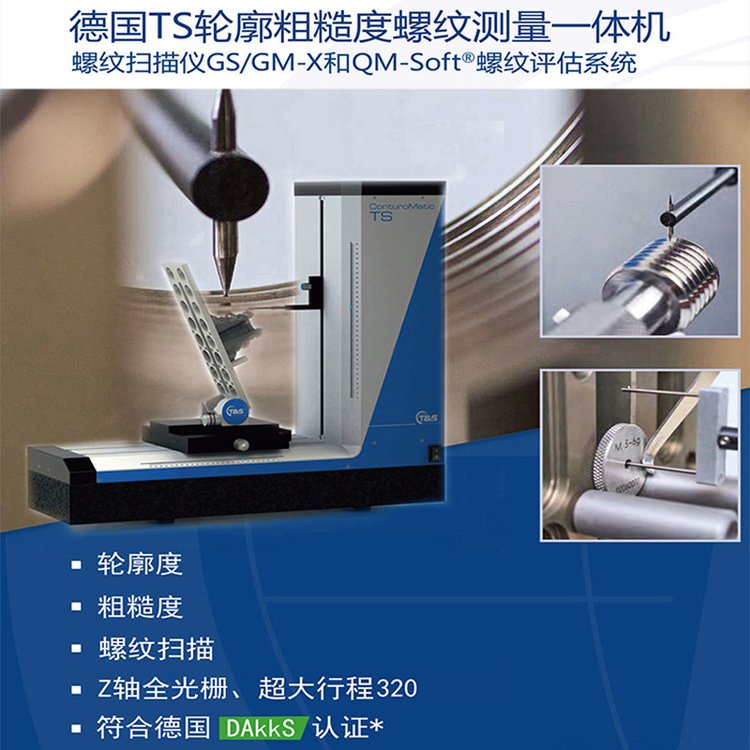

德國TS螺紋掃描測量機
產品類別：螺紋掃描測量機
德國TS螺紋掃描測量機-用途：用于自動/手動檢測圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面塞規,光面環規、等各種內外尺寸量規的中徑、大徑、小徑、螺距、牙型半角、螺紋升角、錐度等螺紋參數的測量?？蓹z測梯形螺紋、偏梯形螺紋、齒螺紋等大坡度螺紋。檢測單頭、多頭螺紋的綜合參數。螺紋掃描儀。
德國TS螺紋掃描測量機
用途：
用于自動/手動檢測圓柱螺紋塞規、圓柱螺紋環規、錐螺紋塞規、錐螺紋環規、光面塞規,光面環規、等各種內外尺寸量規的中徑、大徑、小徑、螺距、牙型半角、螺紋升角、錐度等螺紋參數的測量?？蓹z測梯形螺紋、偏梯形螺紋、齒螺紋等大坡度螺紋。檢測單頭、多頭螺紋的綜合參數。
功能特點：
螺紋量規或工件，裝夾固定后，在約2分鐘內即可完成螺紋輪廓的掃描測量，并生成檢測報告，得到螺紋的評估參數，包括：
圓柱螺紋塞規
圓柱螺紋環規
錐螺紋塞規
錐螺紋環規
光面塞規
光面環規
螺紋工件等
以上量規和工件的測量評估參數，包括：
螺紋大徑、螺紋小徑、螺紋中徑、
螺距、牙型角、牙型半角、
錐螺紋錐度等
評估過程，可自動生成被測螺紋的輪廓曲線圖、標示出評估螺紋的編號，并逐一給出每個編號牙的各項參數。
用戶可自定義企業螺紋標準，并根據該企業標準，對螺紋進行評估。這個功能，非常便于需要對螺紋進行表面再處理或涂層的工藝過程監測。
具有輪廓儀測量功能，對二維輪廓進行測量、分析形狀數據，計算出形狀參數，評價形位公差。
通過選配軟件模塊，可使機器具備標準的粗糙度測量功能。
螺紋掃描儀測頭保護系統：測針在上、下兩個方向?qū)ふ夜ぜr，測頭接觸工件可自動停止，并保證測頭接觸工件的壓力不超出安全范圍, 從而保護測頭。
